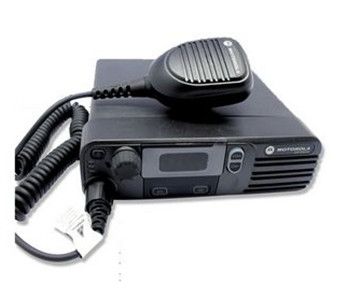

摩托罗拉XIR M8220数字车载台
XiR M8220 的主要特点
1 32 个信道，大而清晰的两数位显示屏可以清楚显示信道编号。
2 多色 LED 指示器可对呼叫、扫描和监听作出准确响应。
3 音量旋钮大而易用。
4 集成的 GPS 模块，支持使用定位跟踪数据应用程序。
5 大而易用的信道浏览按键。
6 功能强大的前置扬声器。
7 配件连接器支持 USB 和 IMPRES 音频功能。
8 通过两个可编程/可更换按键轻松访问所需功能。
9 袖珍话筒符合人机工程学。
■功能概述
XiR M8220 的主要特点
• 增强的呼叫管理
数字呼叫功能
编码/解码：私人呼叫、呼叫警报、所有呼叫、传送中断(语音中断、
远程语音中断、紧急语音中断或话上数据中断)
仅限编码：紧急、一键对讲 ID
仅限解码：对讲机检查、远程监听器、呼叫禁用
MDC 1200 模拟呼叫功能
编码/解码：呼叫警报
仅限编码：一键对讲 ID、紧急
Quik-Call II™ 模拟呼叫功能
仅限解码：呼叫警报、语音呼叫警报、选择呼叫
• 双模模拟和/或数字扫描，以及混合模式优先级扫描－促进从模拟到数
字的顺利迁移
• 可选扩展卡，实现更多功能
• 基本或增强的私密性－内置语音整理功能，提高安全性
• 通过可编程的按键快速传送文本消息
• 远程安装控制头配件，实现更加轻松的访问和安装
• 借助于 IP 基站互连*，实现无缝漫游
• 借助于 Capacity Plus (集群扩展功能)* 单站点中继功能，提高语音和数
据容量
信道间隔 - 12.5 kHz（模拟/数字）, 25 kHz（模拟）
电源 - 13.8 VDC
功率输出 - UHF - 1 至 25 W（低功率）, 25 至 40 W（高功率）, VHF - 1 至 25 W（低功率）, 25 至 45 W（高功率）
显示屏 - 数字
重量（克/千克） - 1800 克
频率 - 136 - 174 MHz, 403 - 470MHz
信道 - 32
内置 GPS - 无
外形尺寸（高 X 宽 X 厚） - 51 毫米 x 175 毫米 x 206 毫米
■优质的话音质量
数字话音质量 - 通过数字纠错, 静电和噪声抑制, 在更大的范围内提供比模拟无线对讲机更清晰的话音质量
■多种功能
利用 TDMA 技术, 在一个许可频率, 可获得两倍的呼叫容量
可以为模拟或数字运行进行专门的软件配置 - 实现模拟到数字的平稳转换
集成语音和数据, 既可以提高无线对讲机的工作效率, 又可以为多种应用提供支持。
■高效
多色 LED 可对呼叫、扫描和监控作出清晰指示
紧急报警按键可在紧急情况下给管理人员或调度人员发送报警
配件连接器支持 USB 和更强大的音频功能
可编程的侧面按键可轻松访问一键拨号等常用功能
XiR M8220带全显示屏无GPS机型
XiR M8228带全显示屏带GPS机型
| 一般规格 | UHF | VHF |
| 频率 | 403-470MHz | 136-174MHz |
| 信道容量 | 32 | |
| 典型射频输出 低功率 高功率 | 1-25W 25-40W | 1-25W 25-45W |
| 尺寸(高×宽×厚) | 51×175×206 mm | |
| 重量 | 1.8kg(4.0 lbs) | |
| 电流消耗(高功率) 待机 接收@额定音频 发射@额定音频 | 0.81A (最大) 2A (最大) 14.5 (最大) | |
| FCC说明 | 1-25W:ABZ99FT4081 25-40W:ABZ99FT4080 | 25-45W:ABZ99FT3082 |
| 接收机 | ||
| 频率 | 403-470MHz | 136-174MHz |
| 信道间隔 | 12.5 kHz/ 25kHz | |
| 频率稳定性 (-30℃,+60℃,+25℃) | +/-1.5ppm(XiR M8220) +/-0.5ppm(XiR M8228) | |
| 模拟灵敏度 | 0.3μV(12dB SINAD) 0.4μV(20dB SINAD) 0.22μV(typical) | |
| 数字灵敏度 | 5% BER:0.3μV | |
| 互调 TIA603C ETS | 75dB 60dB | 78dB 60dB |
| 邻近信道选择 (TIA603,ETS) | 60dB@12.5kHz 70dB@25kHz | |
| 杂散抑制 TIA603C ETS | 75dB 70dB | 80dB 70dB |
| 额定音频 | 3W (内置) 7.5W (外置—8ohm) 13W (外置—4ohm) | |
| 音频失真@额定音频 | 3%(typical) | |
| 交流声与噪音 | -40dB@12.5kHz -45dB@25kHz | |
| 音频响应 | +1 , -3dB | |
| 传导杂散发射 | -57dBm | |
| 发射机 | ||
| 频率 | 403-470MHz | 136-174MHz |
| 信道间隔 | 12.5kHz / 25kHz | |
| 频率稳定性 (-30℃,+60℃,+25℃) | +/-1.5ppm(XiR M8220) +/-0.5ppm(XiR M8228) | |
| 功率输出 低功率 高功率 | 1-25瓦 25-40瓦 | 1-25瓦 25-45瓦 |
| 调制限制 | +/-2.5kHz @ 12.5kHz +/-5.0kHz @ 25kHz | |
| FM交流声和噪声 | -40dB @ 12.5kHz -45dB @ 25kHz | |
| 传导/辐射发射 | -36dBm < 1GHz -30dBm > 1GHz | |
| 邻近信道功率 | -60dB @ 12.5kHz -70dB @ 25kHz | |
| 音频响应 | +1,-3dB | |
| 音频失真 | 3% | |
| FM调制方式 | 12.5kHz:11KθF3E 25kHz:16KθF3E | |
| 4FSK数字调制 | 12.5kHz仅数据：7K6θFXD 12.5kHz数据和语音：7K6θFXE | |
| 数字声码器类型 | AMBE+2TM | |
| 数字协议 | ETSI-TS102 361-1 | |
| GPS | ||
| 精确性规范适用于长期跟踪(95%值>在额定-130dBm信号强度下5个卫星可见) | ||
| TIFF (首次 定位时间)冷启动 | <1分钟 | |
| TIFF (首次 定位时间)热启动 | <10秒 | |
| 水平位置精度 | <10米 | |
| 环境规格 | ||
| 工作温度 | -30 ℃ / + 60 ℃ | |
| 存放温度 | -40 ℃ / +85 ℃ | |
| 热冲击 | 符合美国军方标准 | |
| ESD | IEC-801-2KV | |
| 浸水 | IEC 60529 - IP57 | |
| 包装测试 | 美国军方标准810D和E | |
