中继台多信道合路器

  概述
            发射机合路器广泛应用于一般通信网中继站、各类专用及公用移动通信 网中。发射合路器可将 2～16 台基地发射机接入一根发射天线上，这不 仅节省了天线、馈线及塔台架设的工程费用，更重要的是：由于本产品采用了高 Q 腔体和 环行隔离器等组件，就能更好的抑制发射机的带外噪声和高次谐波，提高了发射频谱的纯度， 从根本上改善了多天线架设中难以解决的互调干扰问题。 发射合路器选用“中铝洛铜”紫铜材，腔体 Q 值高、损耗小；调谐杆采 用超低膨胀系数的因瓦合金 4J36 制作。4J36 是一种具有特殊的低膨胀铁镍合金。调谐杆采 用 4J36 制作后在-100～120℃的范围内膨胀系数变化不大，使得腔体的调谐频率不随外界的 温度而发生变化。机架选用铝合金材料，使产品重量轻。产品结构牢固，布局合理，维护简 便, 可安装在如何 19 英寸标准尺寸的系列机架上。

 1.技术参数
2.1  使用频率范围：330MHz～470MHz：
2.2  可连接发射机数：2～16 台；
2.3  插入损耗（信道为 250KHz 等间隔）见表 1 合路器单元 2 3 4 5 6 7 8
插入损耗（dB） ≤2.8 ≤3.0 ≤3.2 ≤3.4 ≤3.6 ≤3.8 ≤3.8 表 2.1  合路器单元插入损耗（信道为 250KHz 等间隔）
2.4  电压驻波比 2.4.1 发射端口电压驻波比小于 1.22。 2.4.2 天线端口电压驻波比小于 1.22。
2.5  发射机支路间的隔离度应不小于 80dB。
2.6  发射端口与天线端口反向隔离度应不小于 70dB。
2.7  特性阻抗：50Ω. 2.8  温度范围：-25℃～+65℃

2.腔体
腔体实际上是一个四分之一波长的高 Q 带通型滤波器，本机采用方腔同轴腔体及特殊结 构材料制成的可调谐式活塞，可以覆盖 330MHz～470MHz 频段，由于采用特殊的结构设计和 材料，保证了高 Q 腔体的高选择性，低插入损耗及温度稳定性。 基地发射机的射频信号通过隔离器进入高 Q 腔体后，进一步提高了发射功率信号的选择 性和对带外噪声及高次谐波的抑制能力。
3.环行隔离器
环行隔离器是利用磁化的铁氧体以获得非互易的相位移或非互易的偏振面的旋转原理 而构成的单向导通超高频器件，该器件对正向通过的射频功率信号，具有很小的插入损耗， 而对反向通过的射频功率信号却具有约几十分贝的衰减，从而提高了发射机的隔离度，避免 了发射机合路器产生互调干扰。 发射机合路器采用的是大功率双节环行隔离器，其正向插入损耗小于0.5 分贝而反向隔离度可达 80 分贝，双节环行隔离器的每一节接入一只吸收负载以与整个系统 匹配，并吸收在工作中由于天线及馈线驻波比变化所反射的功率信号，并进一步保护了发射 机的末级功放。

3.汇接网络
发射机合路器采用了多指标（功率、驻波、插损）合一的特殊器件匹配 盒式方式组成的汇接网络，并利用一定长度的同轴电缆与高 Q 腔体及天线相匹配，以保证本 机的电性能指标达到最佳。

4.  结构特征

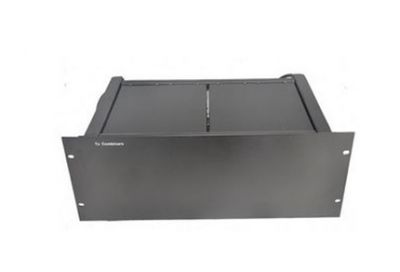

本产品采用积木式结构，在 4U 的面板高度内可安装 2 个信道的腔体，并可将多个二合 一任意叠放在一起组成 6 合 1、8 合 1、14 合 1、16 合 1，外框体机架选用铝合金板材，具有 结构轻便牢固、便于维修及安装。整个产品可以固定在 19 英寸标准机架中。 发射合路器二合一结构尺寸为 482mm×177mm×410mm（二合一单元尺寸）。
